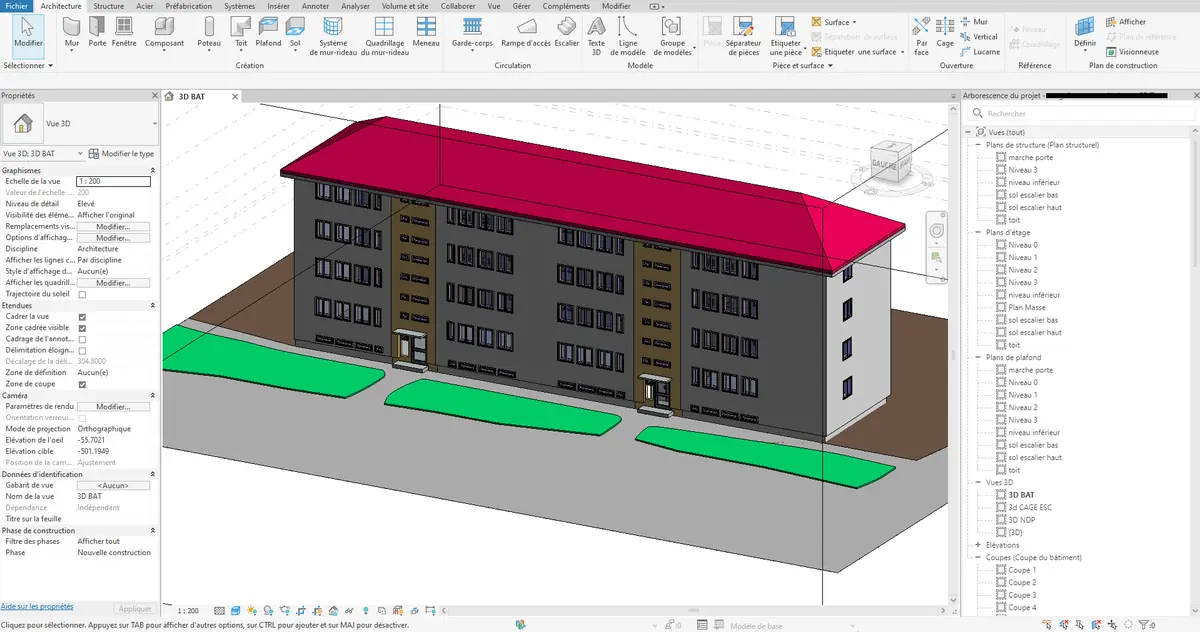

Maquettes numériques 3D Revit
Modélisation et édition de maquettes numériques LOD 200 à 300, sur la base d'un nuage de points d'une précision millimétrique.
Élaboration d'un modèle numérique Revit professionnel et sur mesure, proposant un niveau de développement LOD 200 à 300 selon les exigences propres à votre projet.
S'inscrivant dans le cadre d'une démarche « scan to BIM », nos maquettes sont élaborées sur la base d'un nuage de points, d'une précision millimétrique.
Cette approche assure une modélisation « as-built » (tel que construit) de votre bâtiment.
Intégrant l'ensemble des informations graphiques et paramétriques, le modèle Revit représente une référence fondamentale pour la structuration de vos données BIM.
À qui s'adresse notre service ?
Conception architecturale et technique, coordination (structure, MEP, etc.), estimations quantitatives et budgétaires, préparation de chantier, validation des hypothèses techniques, etc. : autant de domaines pour lesquels l'élaboration de maquettes Revit LOD 200 à LOD 300 s'avère particulièrement pertinente.
Ayant vocation à être conservés et exploités tout au long du cycle de vie de l'ouvrage, nos modèles 3D sont personnalisables afin de correspondre précisément à vos attentes.

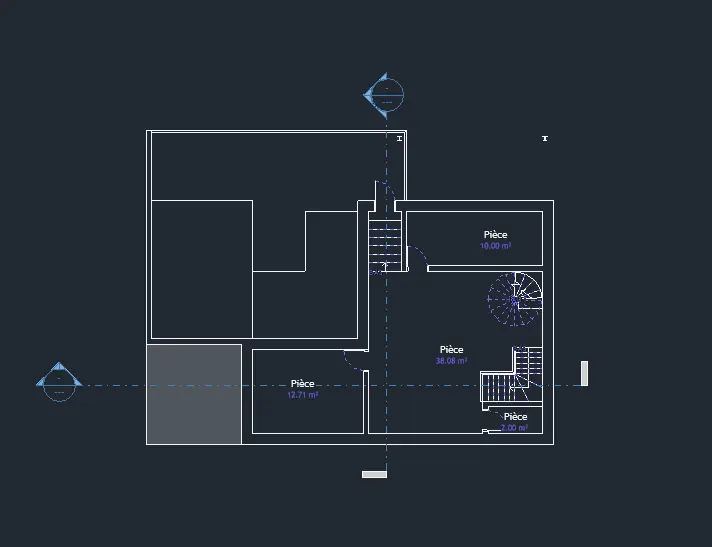

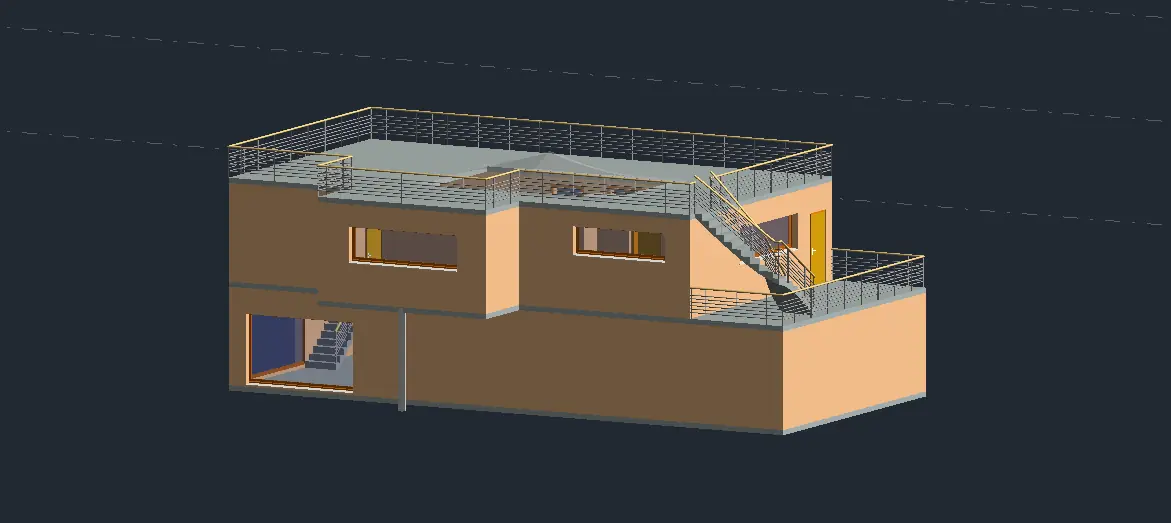

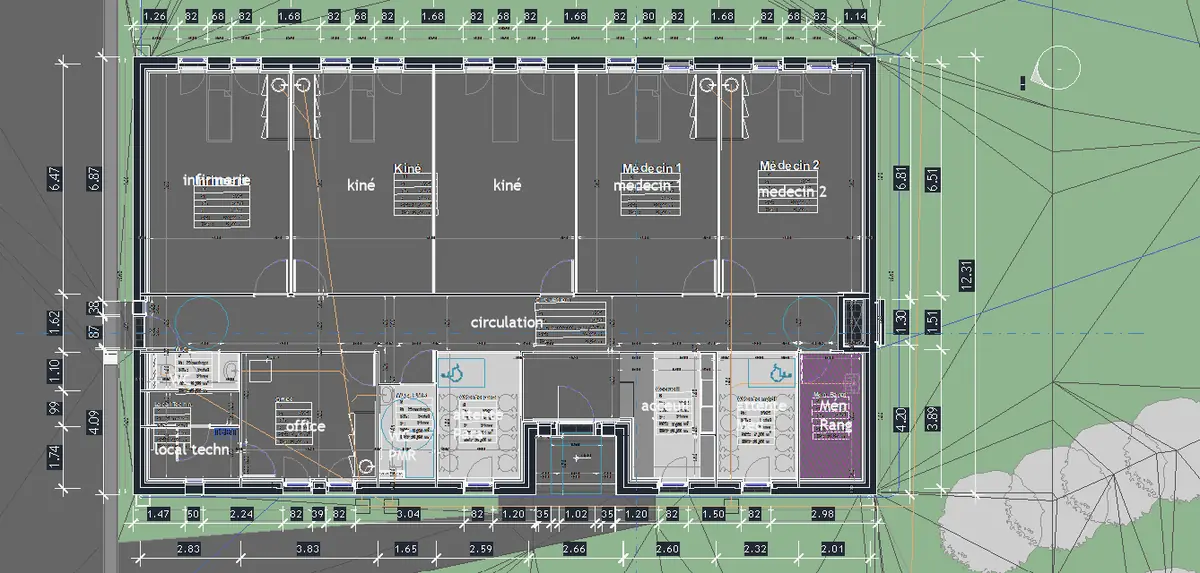

Le processus « scan to BIM » permet l'élaboration d'un modèle numérique complet à partir d'un unique relevé sur site.
Grâce à des méthodologies de numérisation 3D, nous générons un nuage de points d'une précision millimétrique de l'environnement.
Ce nuage de points est ensuite intégré dans Revit, il constitue un support d'une grande précision permettant une modélisation « as-built » du bâtiment.
Ainsi, murs, portes, fenêtres, éléments structurels et autres composants sont positionnés avec exactitude.
Adaptée à des projets de toutes envergures, cette approche réduit significativement le temps d'intervention sur le terrain, garantit des livrables parfaitement conformes à l'existant et élimine les imprécisions et approximations.

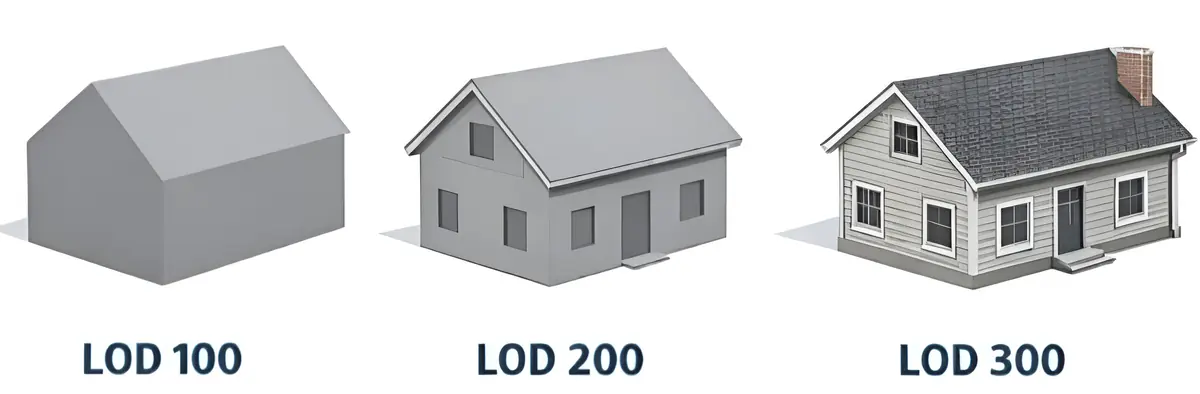

Qu'est-ce que le LOD ?
Dans le cadre du BIM, le « Level Of Development » (LOD) définit, pour chaque élément d'une maquette numérique, le degré de maturité, de précision géométrique et de fiabilité des informations graphiques et paramétriques qui lui sont associées.
Correspondant au niveau le plus élémentaire de la modélisation, le LOD 100 offre une représentation purement conceptuelle des éléments du projet, permettant d'exprimer les intentions générales sans précision géométrique détaillée.
Les éléments sont définis de manière schématique, reflétant leur gabarit global, leur position approximative et leurs relations avec l'environnement du projet.
À ce stade, les informations disponibles permettent uniquement d'estimer les surfaces, hauteurs et volumes.
Le LOD 100 est rarement utilisé, se limitant aux phases initiales de réflexion et d'avant-projet, sans vocation à l'analyse technique ni à l'exécution.
Le LOD 200 représente un niveau intermédiaire essentiel de la modélisation, il offre une représentation structurée et générique du projet.
Les éléments de structure, tels que les murs, dalles, poutres et colonnes, sont modélisés par des géométries simplifiées intégrant leurs caractéristiques principales : forme, dimensions, position et orientation.
Le LOD 200 permet d'évaluer l'implantation et la cohérence globale du projet tout en définissant de manière fiable les volumes et surfaces, sans intégrer les détails constructifs ou techniques.
Il est principalement utilisé lors des phases de conception et d'avant-projet afin de représenter les volumes et la configuration générale des éléments, valider les hypothèses techniques, constituer une base cohérente pour les étapes suivantes, telles que les études d'implantation et les premières estimations de coûts, etc.
Ce niveau de développement marque une étape déterminante dans la maturité du modèle numérique.
Les éléments sont modélisés avec précision, reflétant fidèlement leur forme, leurs dimensions et leur position réelle dans le projet, tout en intégrant l'ensemble des données non graphiques qui leur sont associées (positionnement exact, matériaux précis comprenant leurs propriétés physiques et performances fonctionnelles, etc.).
Chaque élément est représenté en tant que système, composant ou assemblage, avec une identification claire qui facilite sa compréhension et son intégration dans le projet.
Au stade de développement LOD 300, le modèle permet une coordination efficace entre les différentes disciplines (architecture, structure, MEP), la réalisation d'estimations quantitatives et de coûts préliminaires, la préparation du chantier, etc.
Ce niveau se base sur le LOD 300 en ajoutant des détails supplémentaires destinés à la phase de construction.
Chaque élément inclut désormais les interactions avec les autres systèmes, des informations produits, des détails fabricants et des instructions d'assemblage.
Le modèle sert à générer des dessins d'atelier détaillés et des processus de fabrication, à planifier l'organisation du chantier, etc.
Le LOD 400 ajoute des détails spécifiques pour la fabrication des éléments et contient toutes les informations nécessaires à leur assemblage et installation sur site.
Chaque composant est enrichi de références et de paramètres techniques, rendant le modèle pleinement exploitable pour la fabrication hors site, ainsi que pour l'organisation des processus d'assemblage sur chantier.
C'est le modèle opérationnel tel que construit.
Ce niveau de développement présente l'état final des composants du bâtiment, tels qu'ils ont été réellement construits sur site.
Chaque élément est modélisé sous forme d'assemblages adaptés à la maintenance et à l'exploitation, avec toutes les informations non géométriques associées.
Il intègre l'ensemble des données collectées durant le cycle de vie du projet et les modifications effectuées pendant la construction.
Le modèle sert à la gestion des installations, à la planification de la maintenance, à la constitution d'un enregistrement précis du bâtiment tel que construit, etc.
Que contiennent nos livrables ?
Lors de la phase d'initiation d'un projet, nous identifions précisément l'ensemble de vos besoins afin de les traduire en spécifications techniques ciblées.
Votre maquette Revit est ensuite modélisée, éditée, contrôlée puis livrée dans les formats les plus adaptés à votre usage : .rvt, .ifc, .pdf, etc.
Notre solution propose également l'intégration de votre modèle numérique dans le logiciel de visualisation 3D Twinmotion.
Ce logiciel dispose d'outils de simulation d'environnement et d'éclairage, d'ajout d'éléments animés, d'objets décoratifs, de végétation ainsi que de gestion des textures, des matériaux, etc.
Il permet la génération d'images photoréalistes et de vidéos animées afin de valoriser vos projets auprès de vos clients, partenaires ou équipes internes.
Ces rendus immersifs peuvent notamment être exploités à des fins commerciales ou décisionnelles.
Notre solution en 5 étapes
1. Étude des besoins du projet
Analyse approfondie de vos besoins et définition rigoureuse des personnalisations souhaitées afin de garantir un livrable parfaitement adapté à votre projet.
2. Acquisition d'un nuage de points
Deux cas de figure sont envisageables :
- Récupération d'un nuage de points existant.
- Numérisation 3D de l'environnement.
Collecte des données sur le terrain par numérisation LiDAR et photogrammétrie drone, puis assemblage et nettoyage des données brutes afin de générer un nuage de points professionnel, d'une précision millimétrique.
3. Modélisation de la maquette 3D
Importation du nuage de points dans Revit, puis modélisation LOD 200 à 300 et édition en fonction des spécificités du projet et des personnalisations souhaitées.
Intégration possible du modèle dans Twinmotion.
4. Vérification et contrôle qualité
Vérification de la cohérence globale du projet et contrôle rigoureux de l'ensemble des éléments à partir du nuage de points et/ou de la visite virtuelle.
5. Export et rendu des livrables
Export des données et rendu des livrables dans les formats les plus adaptés à vos besoins : .rvt, .ifc, .pdf, etc.
Choisissez la solution TwiqBIM
Parce qu'une solution efficace commence par une compréhension précise et rigoureuse des besoins, étudions ensemble votre projet afin d'en cibler les attentes.
Contactez-nous et nous établirons le devis le plus adapté à votre situation, dans les meilleurs délais.
